一、電磁流量計的工作原理與接地必要性

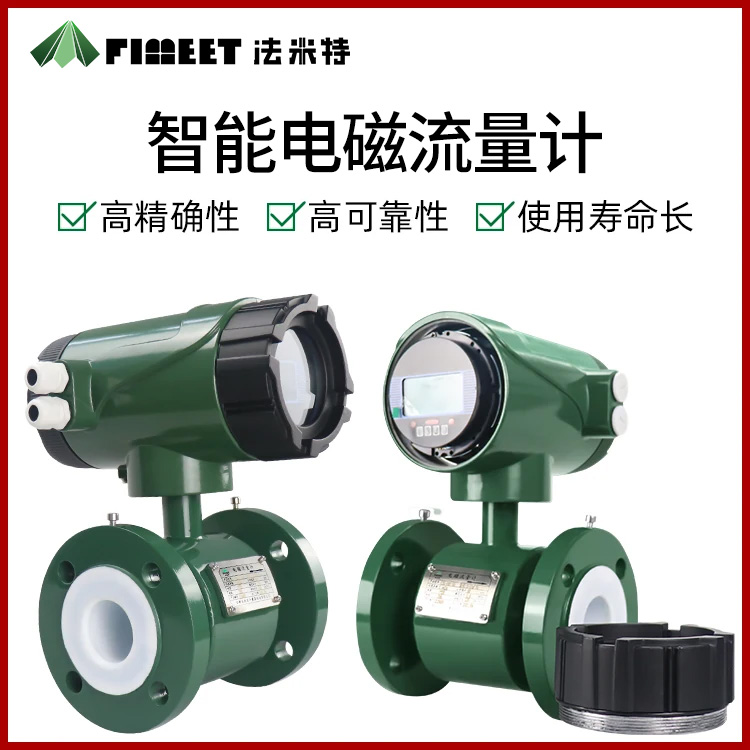

法米特電磁流量計基于法拉第電磁感應定律測量導電液體的流量。當流體通過磁場時，會產生與流速成正比的感應電勢（通常為微伏級，如0.1–10 mV）。若儀表未接地，以下問題可能發生：

1. 電勢干擾：管道或流體中積累的雜散電流（如來自變頻器或大功率設備的電磁干擾）會疊加在信號電極上，導致測量誤差（誤差可達±5%以上，參考《JB/T 9248-2015 電磁流量計行業標準》）。

2. 安全風險：未接地的儀表可能因雷擊或靜電放電損壞內部電路（擊穿電壓可超過1 kV，參考IEC 61326-1電磁兼容標準）。

二、接地的具體作用與實施方法

1. 消除共模電壓：接地可將信號參考點（如電極）與大地電位保持一致，避免電勢差干擾。例如，接地電阻需≤10 Ω（依據GB/T 20839-2007）。

2. 防爆保護：在易燃易爆環境中（如石油化工），接地能導走靜電，防止火花（需符合ATEX/IECEx認證要求）。

3. 操作規范：

- 單點接地：避免形成接地回路，通常選擇在傳感器法蘭處接地。

- 等電位連接：若管道絕緣（如塑料管），需加裝接地環或接地電極。

三、不接地的后果與典型案例

某化工廠曾因未接地導致流量計讀數波動±15%，后檢測發現是附近變頻器干擾（案例來源《流程工業》2022年報告）。此外，雷擊損壞未接地儀表的維修成本可達單臺設備價格的30%–50%。

四、擴展建議

1. 接地材料：優先選用銅質導線（截面積≥4 mm2）以降低電阻。

2. 定期檢測：每年至少測量一次接地電阻，確保≤10 Ω。

通過規范接地，法米特電磁流量計的測量精度可提升至±0.5%（參考ISO 9104標準），同時顯著延長設備壽命。
